天然氣處理站是石油天然氣生產中重要的生產裝置，其主要任務是，將由氣井生產出來的天然氣或者原油伴生氣的重組分及其雜質脫出，經過脫硫、脫水,回收硫黃和液烴等工藝,獲得符合標準的外輸天然氣。在天然氣處理站其處理裝置控制系統的穩定性及安全性直接關系到天然氣處理工藝的最終效果。

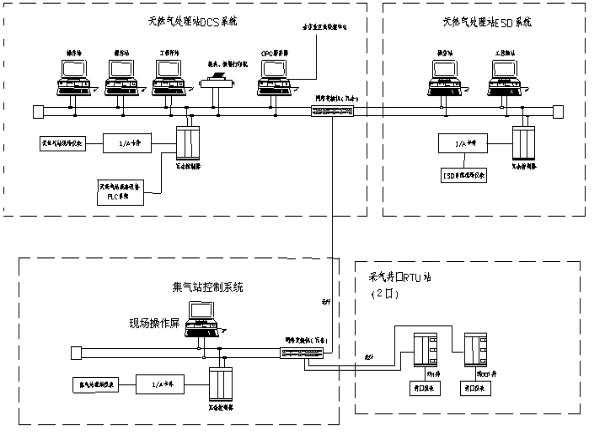

系統結構

天然氣處理站監控系統采用DCS系統作為全站綜合采集控制單元，完成站內天然氣流程監控、壓縮機系統、可燃氣體系統等生產過程的監控和管理；采用ESD系統作為全站的安全關斷單元。井口采用蒂蒙RTU做為控制單元實現井口數據采集及控制。

系統功能：

功能系統主要包括：DCS系統、ESD系統、集氣站PLC系統、氣井井口RTU系統等。

1.DCS系統

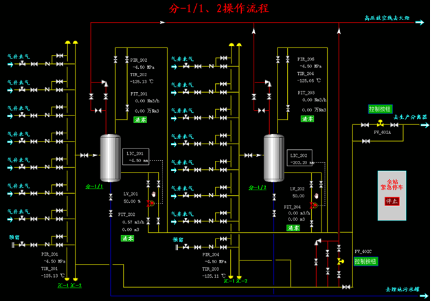

系統平臺可以進行分離器\換熱器流程展示,壓縮機、熱媒爐等數據的采集、氣動閥的開關和調節控制、PID調節控制,氣量累計,檢測各罐液位、可燃氣體報警、高低報警狀態等參數，控制各分離器、壓縮機的自動工業流程。實現報警監視、曲線趨勢展示、日志查詢、設備狀態等功能。

2.ESD系統

在站控制系統中設置獨立的緊急停車（ESD）系統，實現全線的事故停車和保護，處理緊急情況確保人身和設備的安全。具備SIL2級的過程控制系統，ESD系統獨立設置，通過通信網絡可以與DCS系統進行交互數據。

3.集氣站系統

集氣站主要功能是收集處理來自氣井的天然氣，是天然氣集、輸、配系統的重要組成部分.集氣站控制系統采集進、出站壓力、溫度報警、可燃氣氣體報警，閥門的遠程連鎖開關，可以實現來壓縮機、注醇撬等數據的485采集。

4.氣井控制單元RTU

采用蒂蒙技術RTU做為氣井的控制單元，實現以下功能：

（1）實時檢測和控制功能

■ 常規連續過程控制、邏輯控制和批量控制功能。

■ PID參數自整定功能。

■ 具有計算功能。

■ 具有就地和遠程關閉井口緊急切斷閥功能。

（2）通訊方式：zigbee通訊，同時可選配LORA、NB_IOT、以太網。

（3）報警功能：

■ 過程量的報警：過程量的報警類型包括：設定點超限報警和開/停報警；過程變量的報警值由系統工程師設定，組態時指定報警發生后過程量的顏色，同時，聲音提示，報警點閃爍。

■ 控制器診斷報警：將控制器系統內部自診斷的結果，顯示在RTU診斷畫面上，如診斷出故障，故障狀態閃爍，故障信息上傳集氣站DCS系統和天然氣站DCS系統，通知有關人員進行維修。

（4）數據傳輸功能

■ 通過有線或者無線通信方式將RTU數據上傳集氣站DCS系統和天然氣站DCS系統。

系統特點：

完整性原則：系統將為用戶提供一套完整的、可靠工作的、滿足用戶所有要求的自動控制系統。

穩定性可靠性原則：將通過嚴格的產品設計、生產及測試來保證系統的穩定可靠性。

可擴展性原則：系統根據用戶的不同需求，對軟、硬件系統進行合理設計，使系統具備良好的可擴展性和靈活性，更便于系統升級。

易操作易維護原則：系統操作易學易用，操作員無須很高的專業知識，稍加培訓后即可熟練操作，也使維護工程師能夠容易、快速地進行系統維護。

標準化原則：隨著計算機軟、硬件技術的發展，高品質、高性能的自動化產品越來越多，組成一個最優的自動化系統，最好的方法就是選用具有標準通訊協議的產品。

開放性原則：系統具有良好的開放性，可以與用戶的管理信息網連接。
