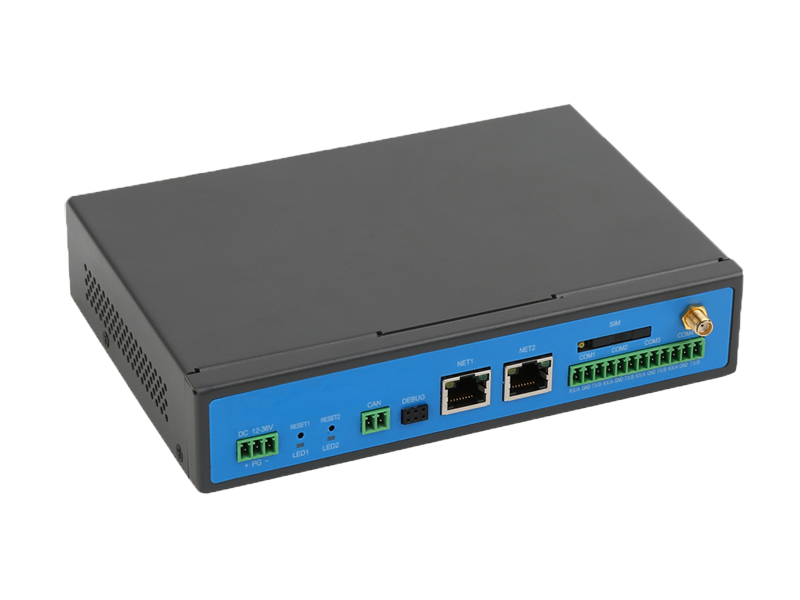

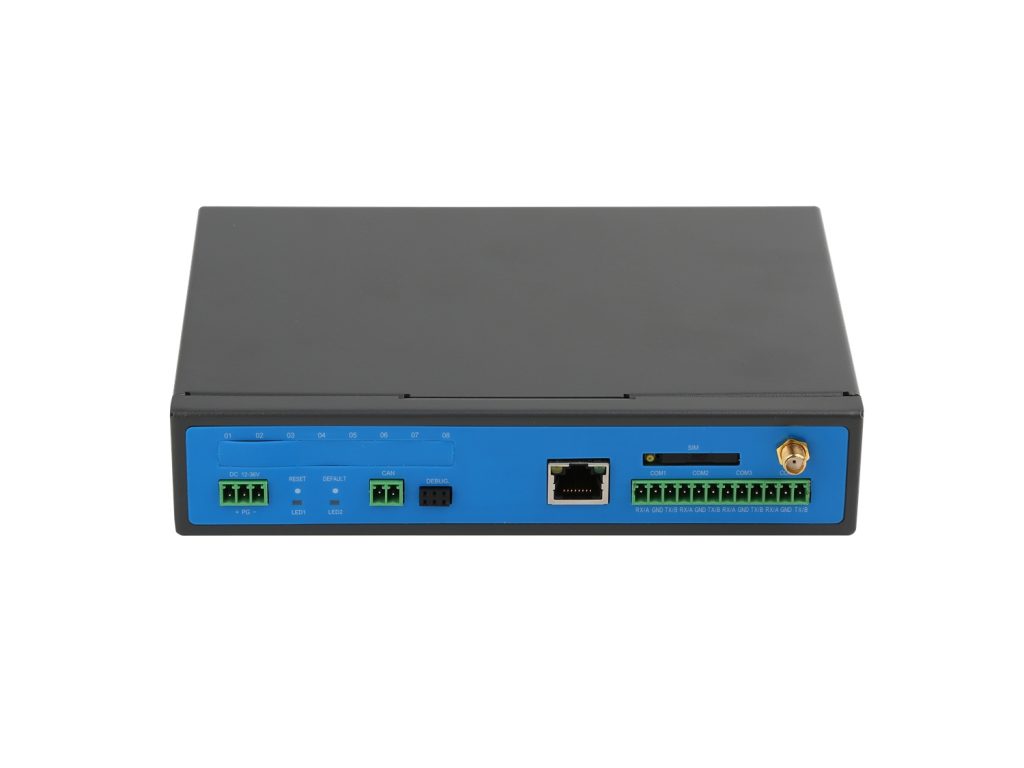

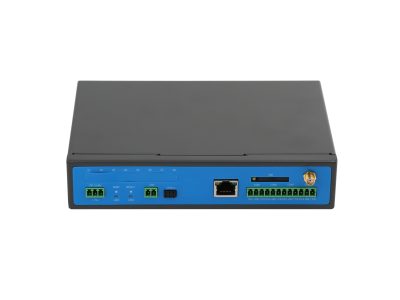

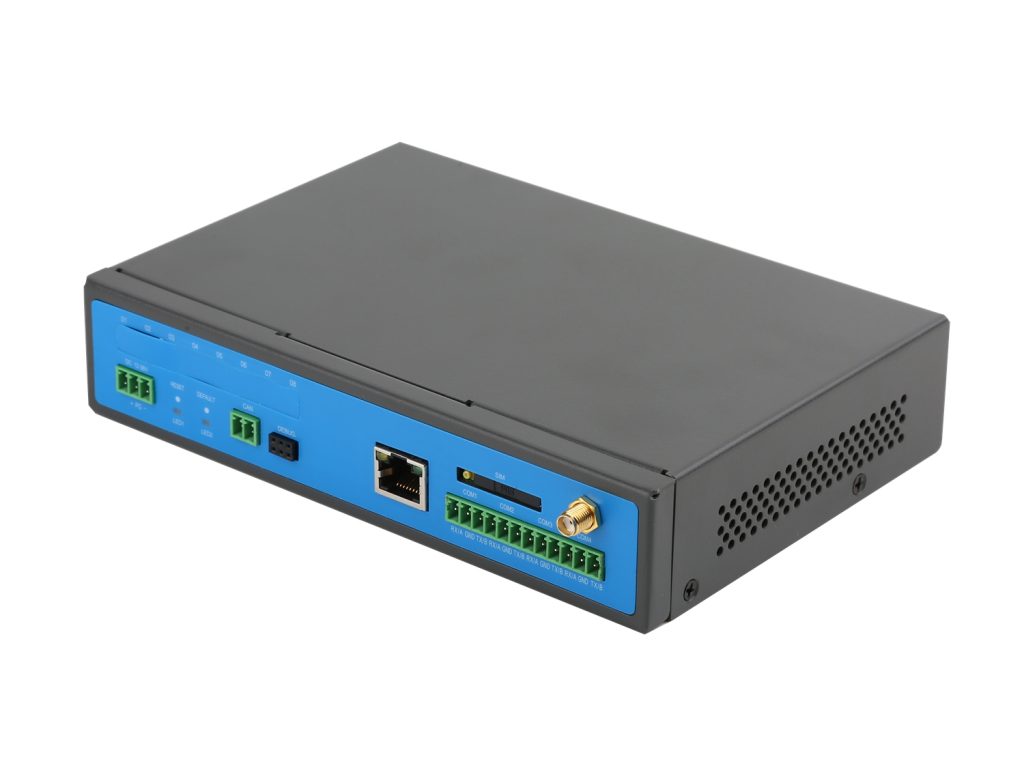

增強型智能物聯網關 DM-200G

DM-C200G IOT-BOX大規模物聯網關

CPU:工業級ARM Cortex—A7處理器，主頻最高為1GHz

內存：512MB DDR3 SDRAM

存儲：4GB eMMC (最大可為64GB)

以太網：1路10/100Mbps自適應工業以太網接口

串口：4路RS232/RS485接口

遠程傳輸：NB-IOT/4G遠程無線數據傳輸

全工業化設計外露接口全部做防雷擊、防浪涌、防靜電處理支持1.5KV 隔離變壓保護

支持SNMP及蒂蒙Device Manager云平臺，實現遠程集中網管，遠程管理調試及配置

支持OTA在線更新，自動在線更新軟件，支持系統升級

搭載深度定制linux及自主登峰數據采集系統及開發環境，可方便、高效的完成應用程序開發及交互調試

簡介

DM-C200G系列智能控制器預裝嵌入式Linux操作系統，是一款帶有邊緣計算能的網關產品，開放式的軟件架構設計，能夠提供快速靈活的定制服務；豐富的多樣化接口，為本地實時數據分析和智能化處理帶來極大的便捷；工業級標準設計，寬溫，防塵、防刮、防靜電，抗強電磁干擾等特性，能夠適配不同的行業場景。

DM-C200G 系列采用高性能、低功耗、小體積的嵌入式微處理器，具有強大的運算、存儲能力、本地及遠程無線通信能力，可實現現場數據的實時采集與處理、復雜控制算法以及海量現場數據存儲。同時搭配蒂蒙自主研發的華通組態、極光數據庫、登峰采集系統開發環境，可實現方便、高效的應用程序開發及協議交互調試?；诘倜芍鲗?dǎo)的協議激勵器可以適配市面上環保、能源、水利、電力、消防等不同行業的上千種協議。

功能特點

同時支持4G、ZigBee、LoRa、NB_IOT、EMCC及RJ45通訊的物聯網采集傳輸設備

支持無限級聯，且組網靈活，支持應用級自行組網，保障物聯網系統的暢通通訊

支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護

支持ModbusRTU/ascii、dlt645 376.1、粉塵等3000多種傳感器協議及常用工業通訊協議

現場操作簡易，便于調試

支持MySQL、Sqlite等數據庫

導軌與壁掛結構，安裝方便

工業設計金屬外殼，結構牢固可靠

支持Web配置界面，便于管理

工業級通訊處理器及工業級通訊模塊，適用各種惡劣環境

信號接收靈敏度高，即使在網絡信號較弱的情況下，仍能快速獲取到最強網絡信號，確保數據穩定傳輸

接口端子設計，接線方便

支持LoRa低功耗廣域通訊；最遠傳輸距離可達5KM

提供設備狀態指示燈，方便設備升級維護

帶4路RS485/RS232 ，且?guī)в?.5KV光電隔離

內置大容量Flash容量256Mbit本機保存數所量每天1440每能保留一年

1路10Mbps/100Mbps以太網,支持modbus TCP、MQTT、webservice、API 及透明傳輸

支持ZigBee組網最多可以組256個無線節點

支持工業級CAN總線接口; 設備自適配并自動發現、添加從機設備，實現一鍵采集從機數據

遠程管理功能：支持遠程登錄，參數設置與調試，程序OTA升級。

規則引擎：控制邏輯，可以根據自己需求使用表達式的需要對網關的功能任意計算和控制，節省了大量人力成本。

支持網頁在線調試監聽功能

內置華通組態、極光數據庫、登峰數據采集系統

提供PC端二次開發工具用戶可自行開發加載新的通訊協議

技術規格

項目	DM-C200G 硬件規格
硬件平臺
CPU	NXP 工業級ARM Cortex—A7處理器
內存	256MB DDR3（最大可擴展到1GB）
FLASH	4GB eMMC（最大可為64GB）
接口
以太網端口	2路10/100Mbps工業以太網協議端口(路數可選)
數字量/模擬量接口	可根據用戶需求增加擴展模塊,選配TTL輸入輸出，模擬量輸入等模塊
工業串行接口	RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
調試端口	232/485/TTL/COMS調試口
PCIE擴展插槽	1路多功能無線通訊擴展插槽(選配)
CAN總線	1路CAN總線。最多可掛接255個節點采集器（選配）
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
機械特性
安裝方式	導軌、壁掛
外殼	金屬
防護等級	IP55
冷卻方式	自然散熱
電源
電源輸入	DC 12-36V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
看門狗	硬件看門狗（WDT）監控
實時時鐘	內置RTC，紐扣電池供電
指示燈	POWER, STATUS, MODEM信號指示燈
MTBF	大于10萬小時
保修期	3年
尺寸	長18.3cm；寬12.4cm；高3.8cm；導軌安裝
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
4G LTE無線通訊模塊
頻帶	FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz
輸出功率	Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz
靈敏度	LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm
天線接口	SMA外置
USIM	可選：外置/內置
