采用工業級ARM Cortex—A7四核處理器
華通組態軟件，高達2000多種協議
嵌入式Linux支持現場在線編程及二次開發
外露接口全部做防雷擊、防浪涌、防靜電處理
通信方式多樣化，以太網、RJ45、ZigBee、LoRa、NB_IOT可任意選配
支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護
支持SNMP及蒂蒙Device Manager云平臺，實現高效的遠程集中網管，遠程管理調試及配置
全工業化設計，無懼惡劣條件的挑戰
EMC各項等級指標達4級
所有端口支持1.5KV 隔離變壓保護

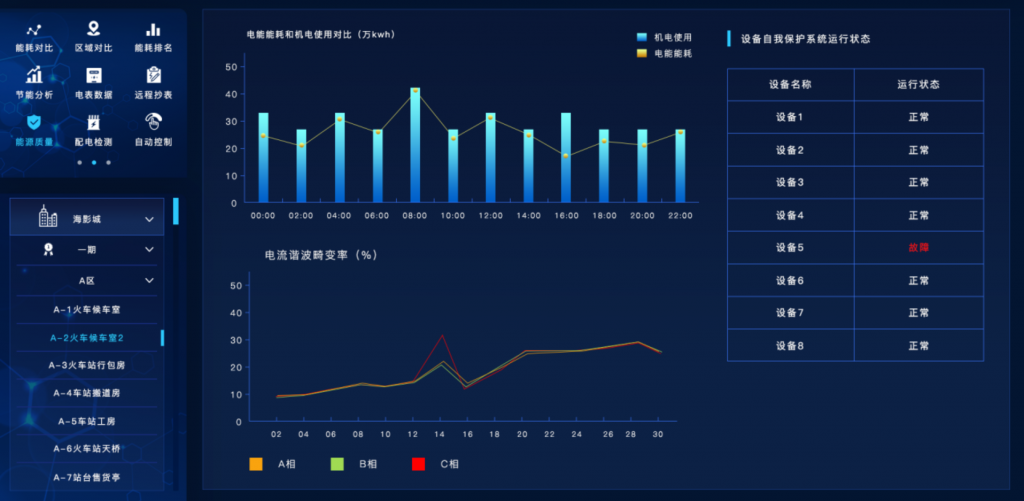

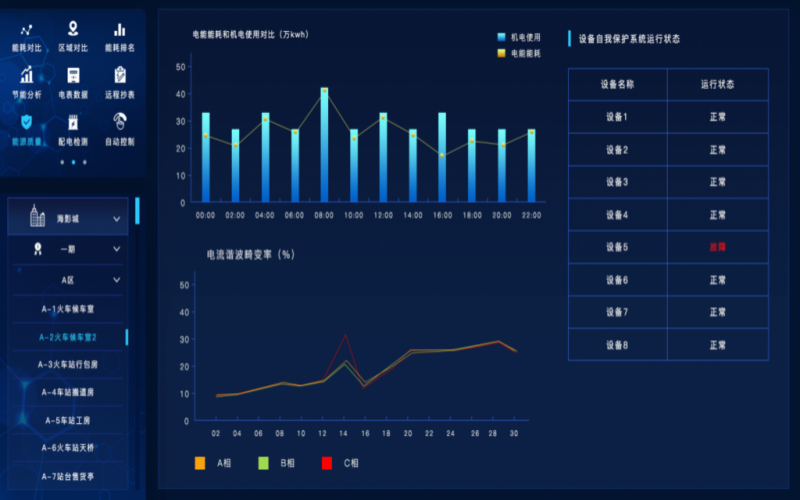

智慧能源管理系統主要用于對能源的生產、分配、轉換和消耗的全過程進行科學的計劃、組織、檢查、控制和監督工作。通過整合平臺數據資源，完成能耗數據分析等功能，內置的能耗模型完成建筑能耗數據采集、數據報表、數據分析、建立數據模型、建立能源運行策略并將執行。
1.全工業設計，無懼惡劣條件的挑戰，外露接口全部做防雷擊、防浪涌、防靜處理，支持1.5KV隔離變壓保護
2.預裝Linux，結合自主開發華通組態開發環境，可方便、高效的完成應用程序開發及交互調試
3.支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護
4.提供PC端二次開發工具，用戶可自行開發加載新的通訊協議
5.基于QT架構的系統配置，通過IE或其他瀏覽器可以完成系統的功能配置和板載所有部件的驗證測試
6.支持SNMP及蒂蒙Device Manager云平臺，實現高效的遠程集中網管，遠程管理調試及配置，支持遠程登錄調試
7.同時支持4G、ZigBee、LoRa、NB_IOT無線通訊的物聯網采集傳輸設備
8.支持ModbusRTU/ascii、dlt645、GW376.1、粉塵等3000多種傳感器協議及常用工業通訊協議
9.金屬外殼，防火耐高溫；防護等級IP55
智慧能源管理系統
內容包括：制定正確的能源開發政策和節能政策，不斷完善能源規劃、能源法規，能源控制系統，安排好工業能源、生活能源的生產與經營; 加強能源設備管理，及時對鍋爐、工業窯爐，各類電器等進行技術改造和更新，提高能源利用率，實行能源定額管理，計算出能源的有效消耗及工藝性損耗的指標，層層核定各項能源消耗定額，并通過經濟責任制度和獎懲制度把能源消耗定額落實到車間、班組和個人，督促企業達到耗能先進水平，定期檢查耗能大的重點企業，重點項目和重點設備，不斷對能源有效利用程度進行技術分析，建立健全能源管理制度，形成專業管理與群眾管理相結合的能源管理網，教育職工樹立節能意識，并不斷加強對能源消耗的計量監督、標準監督和統計監督。
一、電力監控系統
1.開關站后臺監控
2.變電站綜合自動化
3.繼保后臺監控
4.電力104調度
二、QT-EMS能源管理系統
1.公共建筑能耗在線監測
2.電力需求側管理系統
3.空調節能自控系統
4.企業能效管理系統
三、QT-MES制造執行系統
1.機器人自動化控制
2.產線自動化集成
3.產線防錯追溯
4.工廠Andon系統
四、互聯網智能配電系統
1.智能配用電管理系統
2.集團化遠程監控系統
3.電力電子智能“云運維”系統
4.風力發電監控系統
| 項目 | DM-HN100 硬件規格 |
| 硬件平臺 | |
| CPU | 工業級ARM Cortex—A7 四核，主頻最高為1.2GHz |
| 內存 | 2GB DDR3 |
| FLASH | 16GB eMMC（最大可為64GB） |
| 接口 | |
| 以太網端口 | 1路10/100/1000M工業以太網 RJ45（防雷保護）；1路10/100M工業以太網 RJ45（防雷保護） |
| 模擬量輸入接口 | 8路(4-20MA 0-5V 0-10V PWM脈沖輸入) |
| 開關量輸出接口 | 8路(8路TTL輸出 |
| 開關量輸入接口 | 8路(8路TTL輸入) |
| 機械繼電器輸出接口 | 8路(繼電器輸出) |
| 工業串行接口 | RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV |
| USB接口 | 1路USB OTG，支持USB2.0協議(接口內置)；2路USB HOST,支持USB2.0協議（接口外置） |
| 通用PCIE插槽 | 2路 |
| 調試端口 | 232/485/TTL/COMS調試口 |
| 多功能通訊端口 | 1路4G/EMTC/NB-IoT/ZigBee/LoRa（選配） |
| WiFi | 1路WiFi（選配） |
| SATA | 1路M.2 SATA硬盤（接口內置）（選配） |
| CAN總線 | 1路CAN總線。最多可掛接255個節點采集器（選配） |
| 顯示接口 | 1路HDMI（接口外置） |
| 按鍵 | 1個恢復出廠設置按鍵 |
| 機械特性 | |
| 指示燈 | POWER, STATUS, MODEM信號指示燈 |
| 安裝方式 | 機架安裝方式 |
| 外殼 | 金屬 |
| 防護等級 | IP55 |
| 冷卻方式 | 自然散熱 |
| 電源 | |
| 電源輸入 | AC 110-220V |
| 極性反接和過流保護 | 支持 |
| 電源接口 | 可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護 |
| 環境溫濕度 | |
| 環境濕度 | 5～95% （無凝霜） |
| 存儲溫度 | -40～90℃ |
| 工作溫度 | -40～85℃ |
| 其他 | |
| 看門狗 | 硬件看門狗（WDT）監控 |
| 實時時鐘 | 內置RTC，紐扣電池供電 |
| MTBF | 大于10萬小時 |
| 4G LTE無線通訊模塊 | |
| 頻帶 | FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz |
| 輸出功率 | Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz |
| 靈敏度 | LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm |
| 天線接口 | SMA外置 |
| USIM | 可選：外置/內置 |
